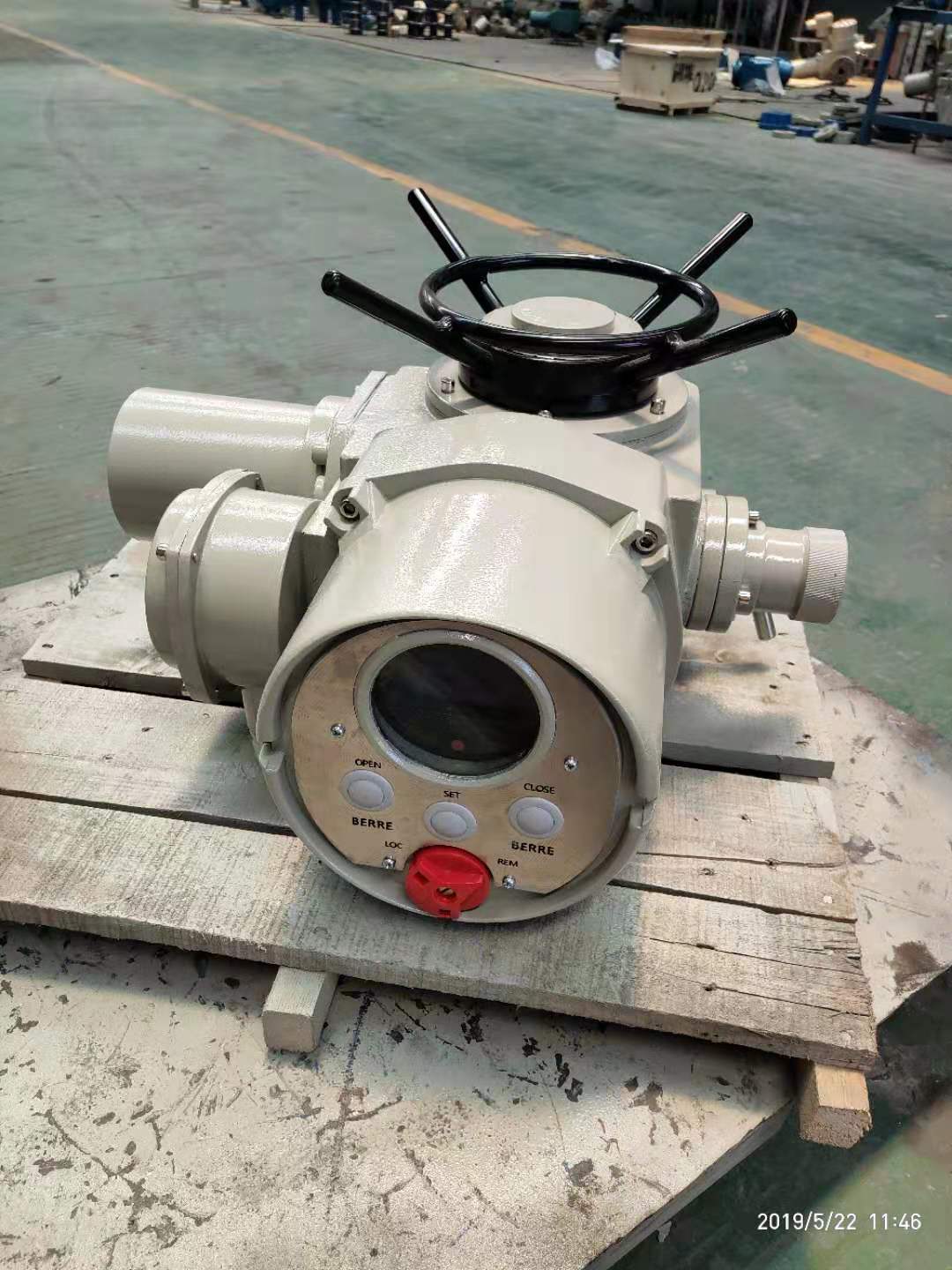

閥門電動裝置DZW60-24T說明書及接線圖介紹

[ 2024-08-02 ]
閥門電動裝置DZW60-24T說明書及接線圖介紹電源：常規，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
執行器

型號示例:

Z30I-18W:多回轉電動裝置，輸出轉矩300N.m(30kgf.m)，電站型接口，輸出轉速18r/min，大轉圈數60，常規戶外型。

Z45T-24B:多回轉電動裝置，輸出轉矩450N.m(45kgf.m)，推力型接口，輸出轉速24r/min，大轉圈數120，隔爆型。

工作環境：

環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

防護類型：戶外型詳見GB3836.1）

防護等級：IP55（特殊訂貨IP65、IP67）。工作制：短時10分鐘（特殊訂貨30分鐘）。
電動執行器 電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和YBDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！



型號規格

公稱轉矩（N·m）

公稱推力（KN）

zui大閥桿直徑

zui大轉圈數（圈）

手動

速比

輸出轉速（r/min）

電機功率（KW）

參考重量（Kg）

Z5

50

20

28

60

1:1

12

0.12

28

Z10

100

40

28

60

1:1

24/36

0.25/0.37

45

Z15

150

24/36

0.37/0.55

50

Z20

200

100

40

60

1:1

18/24

0.37/0.55

55

Z30

300

18/24

0.55/0.75

58

Z45

450

150

48

120

1:1

(20:1)

24/36

1.1/1.5

110

Z60

600

24/36

1.5/2.2

120

Z90

900

200

60

120

1:1

(25:1)

24/36

2.2/3

139

Z120

1200

24/36

3/4

142

Z180

1800

325

70

150

22.5:1

18/24

4/5.5

250

Z250

2500

18/24

5.5/7.5

255

Z350

3500

700

80

150

20:1

18/24

7.5/10

330

Z500

5000

18/24

10/15

350

注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）

注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10

3.4.2電機技術參數見表2

表2

功率KW

0.12

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

10

15

電流A

0.57

1.03

1.38

2.2

2.62

4

4.12

5.25

7.9

8.87

12.05

15.6

20.5

26.6



多回轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。

1、Z30I-18W：多回轉電動裝置，輸出轉矩 300N·m（30kgf·m），電站型接口，輸出轉速 18r/min，

轉圈數 60，常規戶外型。

2、Z45T-24B：多回轉電動裝置，輸出轉矩 450N·m（45kgf·m），推力型接口，輸出轉速 24 r/min，

轉圈數 120，隔爆型。

3、Z120-24W/240T：多回轉電動裝置，輸出轉矩 1200N·m (120kgf·m)，轉矩型接口，輸出轉速 24 r/min，



轉圈數 240 圈，整體調節型。
