電動調節蝶閥廠家、規格型號
上海湖泉閥門有限公司生產的電動調節蝶閥采用一體化結構，有開關型和調節型兩種。開關型用單相交流電源直接控制閥門開閉。調節型有內裝閥門定位器、伺服放大器和外接伺服操作器等形式，采用輸入控制信號（4-20mA DC）即可控制閥門運轉。具有功能強，體積小，性能可靠等優點。配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。它可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。
電動調節蝶閥主要技術參數
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
流量系數 (CV) |
95 |
175 |
270 |
375 |
740 |
1400 |
2100 |
3250 |
4680 |
6200 |
8100 |
11000 |
15800 |
|
|
轉角(α°) |
90° |
|||||||||||||
|
工作電壓 |
220VAC、380VAC |
|||||||||||||
|
工作溫度范圍℃ |
-40~250 |
|||||||||||||
|
輸入信號 |
4~20mADC、220VAC、24VDC |
|||||||||||||
|
公稱壓力（MPa） |
1.6、4.0、6.4 |
|||||||||||||
|
連接形式及標準 |
對夾式、法蘭式 |
|||||||||||||
|
閥體材料 |
ZG25、304、316、316L |
|||||||||||||
|
閥芯材料 |
304、316、316L |
|||||||||||||
|
閥座材料 |
304、316、F4 |
|||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||
|
泄漏等級 |
V、VI |
|||||||||||||
電動調節蝶閥執行機構
3610R系列電動執行器，是以AC220單相交流電源作為驅動電源，接受來自DCS、PLC系統或調節儀表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信號的全電子式執行機構，該執行機構具備動作切換功能以及開度信號功能和手動等功能。大口徑蝶閥一般采用380VAC電動執行器，國內品牌如上海澳托克，揚州電力，天津二通等；國外品牌有英國羅托克、法國伯納德、德國西博思(西門子)等。

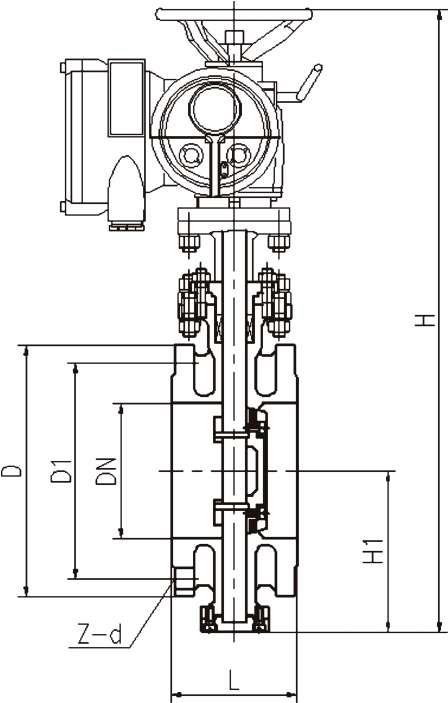

電動調節蝶閥外形尺寸及重量
單位：mm
|
公稱通徑 |
結構長度L |
外形尺寸 |
連接尺寸PN1.6MPa |
參考重量 |
||||
|
DN |
法蘭式 |
對夾式 |
H |
H |
D |
D1 |
Z-d |
（kg） |
|
50 |
108 |
43 |
112 |
530 |
165 |
125 |
4-18 |
19 |
|
65 |
112 |
46 |
115 |
530 |
185 |
145 |
4-18 |
22 |
|
80 |
114 |
49 |
120 |
565 |
200 |
160 |
8-18 |
25 |
|
100 |
127 |
56 |
138 |
600 |
220 |
180 |
8-18 |
28 |
|
125 |
140 |
64 |
164 |
640 |
250 |
210 |
8-18 |
43 |
|
150 |
140 |
70 |
185 |
705 |
285 |
240 |
8-22 |
50 |
|
200 |
152 |
71 |
200 |
775 |
340 |
295 |
12-22 |
64 |
|
250 |
165 |
76 |
243 |
945 |
405 |
355 |
12-26 |
99 |
|
300 |
178 |
83 |
250 |
1070 |
160 |
410 |
12-26 |
130 |
|
350 |
190 |
92 |
280 |
1140 |
520 |
470 |
16-26 |
188 |
|
400 |
216 |
102 |
305 |
1210 |
580 |
525 |
16-30 |
270 |
|
450 |
222 |
114 |
350 |
1335 |
640 |
585 |
20-30 |
350 |
|
500 |
229 |
127 |
380 |
1415 |
715 |
650 |
20-33 |
375 |
|
600 |
267 |
154 |
445 |
1605 |
840 |
770 |
20-36 |
560 |
|
700 |
292 |
165 |
480 |
1844 |
910 |
840 |
24-36 |
610 |
|
800 |
318 |
190 |
530 |
2040 |
1025 |
950 |
24-39 |
880 |
電動調節蝶閥質量及服務承諾：
一、售前服務：如果買方?jīng)]有指定產品型號,我公司客服或銷售人員會根據買方人員提供的技術參數進行指導選型，或與買方技術人員進行技術交流，以確保產品準確選型。
二、質保期為貨物驗收合格之日起壹年(極少數產品以動作次數為使用壽命)，質保期內因產品質量問題導致的故障供方免費提供配件及咨詢服務。在收到用戶質量問題反饋信息后，我公司將在4小時內給出具體的解決方案。如果還不能解決問題，我公司將派出工程師在48小時(不可抗力因素除外)內到達現場解決問題。
三、我公司產品在質保期結束后，依然提供技術服務和易損件成本供應。
四、如果此質量及服務承諾與《消費者權益保護法》相抵觸，按《消費者權益保護法》執行。
