產品名稱：上海湖泉蝶閥D373H- 16C DN100 PN16生產廠家[ 2024-09-14 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

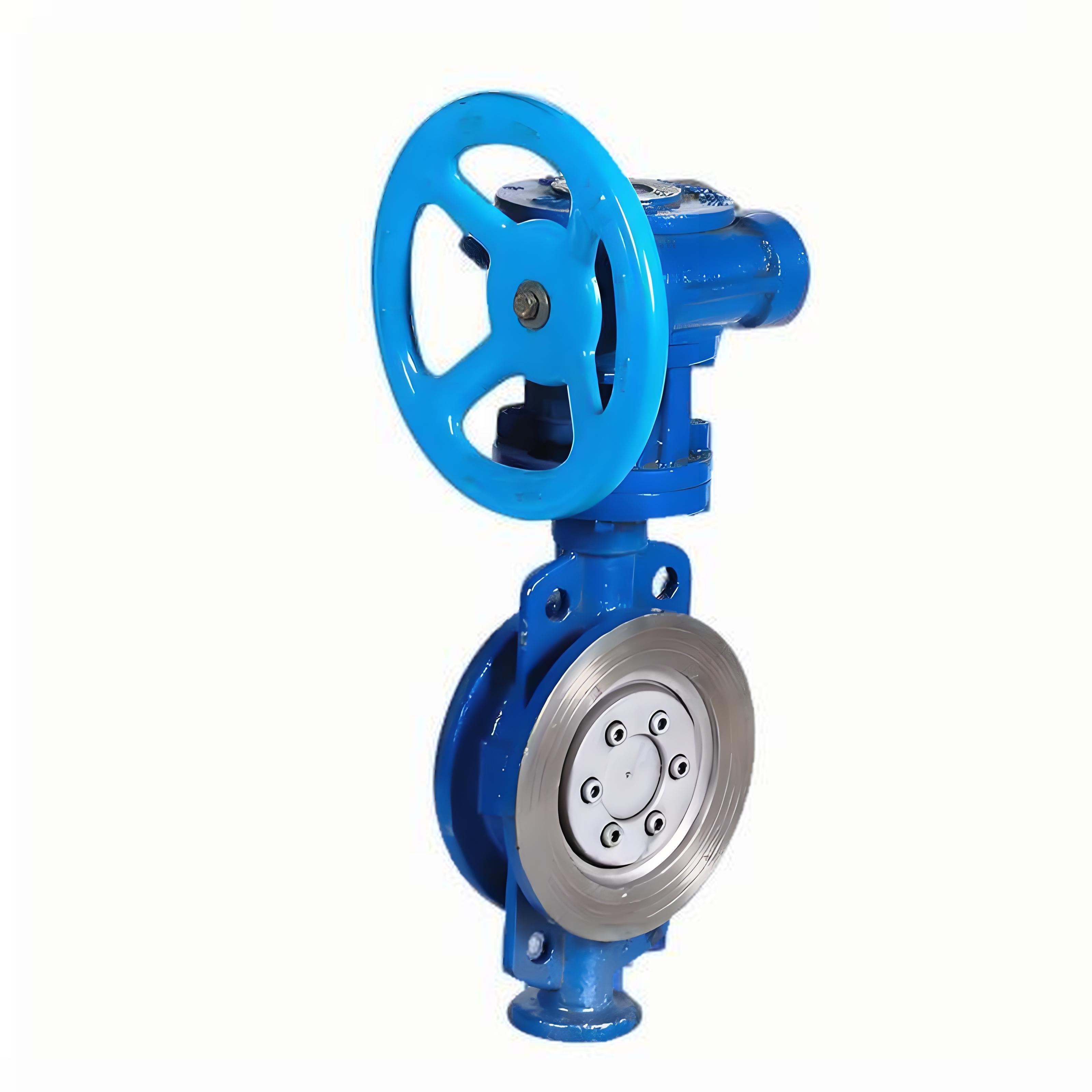

一、上海湖泉蝶閥D373H- 16C DN100 PN16生產廠家介紹
上海湖泉閥門蝶閥D373H-16C是一種常用的閥門類型，具有特定的型號含義。 D代表閥門類型，即蝶閥。 3代表驅動裝置，即蝸輪。 7代表連接方式，即對夾式。 3代表結構形式，即三偏心（斜板式）。 H代表閥座材質，即不銹鋼。 16代表公稱壓力，即1.6MPa。 C代表閥體材料，即碳素鋼。 這種閥門通常用于需要承受一定壓力和溫度的工業管道系統中，其三偏心的設計提供了良好的密封性能，而蝸輪驅動則提供了方便的操作性。閥體材料為碳素鋼，具有良好的機械性能和耐腐蝕性。不銹鋼的閥座材質則保證了閥門的耐腐蝕性和使用壽命。這種閥門常用于需要頻繁開啟和關閉的場合，以及需要精確控制流量的應用中。
二、上海湖泉蝶閥D373H- 16C DN100 PN16生產廠家
蝶閥D373H-16C的特點主要體現在其獨特的密封結構和優異的性能上。這種蝶閥采用了三偏心密封結構，確保閥座與蝶板幾乎無磨損，實現了越觀越緊的密封功能。密封圈由不銹鋼制成，結合了金屬硬密封和彈性密封的雙重優點，保證了在低溫和高溫條件下都能保持良好的密封性能，同時具有耐腐蝕性和長使用壽命。碟板密封面采用堆焊鈷基硬質合金，增強了密封面的耐磨性，進一步延長了使用壽命。大規格蝶板采用絎架結構，不僅提高了強度，還增大了過流面積，減小了流阻。此外，該閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可以在任何方向安裝。驅動裝置支持多工位（旋轉90°或180°）安裝，方便用戶使用。這些特點使得D373H-16C蝶閥在冶金、電力、石油化工、給排水和市政建設等領域得到廣泛應用。
三、上海湖泉蝶閥D373H- 16C DN100 PN16技術參數
公稱通徑 DN（mm） 50～1200 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0 密封試驗 0.66 1.1 1.76 2.75 4.4 氣密封試驗 0.6 0.6 0.6 0.6 0.6 適用介質 水、蒸氣、油品、酸類腐蝕性等。 適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃ 四、上海湖泉蝶閥D373H- 16C DN100 PN16零部件材質
零件名稱 材料 閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 密封圈 不銹鋼、聚內脂、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 柔性石墨
公稱通徑 結構長度 外形尺寸 連接長度 H D373H D373Y D673H D973H 0.6MPa 1.0MPa mm Inch L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 65 2? 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22 250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22 300 12 83 283 800 380 420 1035 450 200 1070 300 315 395 12-22 400 12-22 350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 560 16-22 400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-26 450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26 500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26 600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30 700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30 800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33 900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39
