產品名稱：dn700電動大口徑鑄鋼閘閥[ 2023-02-24 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多產品點擊：閘閥

一、dn700電動大口徑鑄鋼閘閥產品介紹

上海湖泉閥門集團有限公司電動閘閥,多年工業閥門生產經驗,自主研發,生產各種球閥,截止閥,止回閥,固定式球閥,調節閥,歡迎咨詢,閥門工業經驗,閥門廠家,專業生產刀型閘閥刀閘閥,漿液閥,插板閥系列等,機械化生產,專工細作,外表美觀,品質出眾!歡迎前來咨詢:免費出方案.專注【閥類鑄件】10年,供貨快,周期短,質量更可靠，鑄鋼閘閥的種類,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

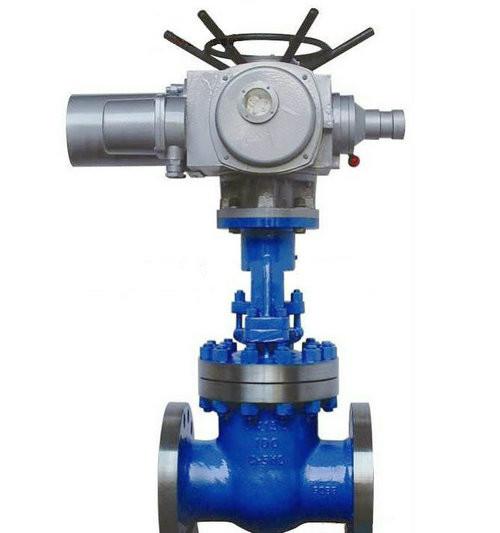

大口徑電動閘閥

二、dn700電動大口徑鑄鋼閘閥產品技術參數

設計與制造：GB12234 ；
結構長度：GB12221 ；
材料：GB/T12229；
壓力溫度等級：GB9131 JB/T74 HG20604 ；
連接法蘭：JB/T79 GB9113 HG20593-20635 ；
試驗與檢驗：GB13927 JB/T9092 。

三、dn700電動大口徑鑄鋼閘閥產品性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度(水)(MPa)	密封(水)空氣	低壓密封空氣(MPa)	工作溫度(℃)	適用介質
Z941H-16C Z941W-16P(R)	1.6	2.4	1.8	0.6	≤200、350、425	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z941W-25P(R)	2.5	3.8	2.8	0.6	≤200、350、425	硝酸類
Z941W-40P(R)	4.0	6.0	4.4	0.6	≤200、350、425	ACETICACID
Z941W-64P(R)	6.4	9.6	7.0	0.6	≤200、350、425	醋酸類

四、dn700電動大口徑鑄鋼閘閥產品主要零件材質

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45
